GVD300撕裂傳感器，橫向撕裂傳感器

 GVD300撕裂傳感器，橫向撕裂傳感器

本安型縱向撕裂傳感器，膠帶縱向撕裂傳感器，煤礦用撕裂傳感器，縱裂傳感器，礦用隔爆撕裂傳感器，輸送機撕裂傳感器，撕裂保護傳感器，礦用本安型撕裂傳感器，內蒙古撕裂傳感器銷售，撕裂傳感器價格

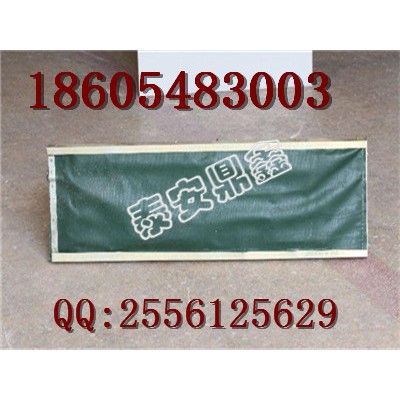

GVD300礦用本安型撕裂傳感器（以下簡稱傳感器）適用于煤礦井下含有爆炸性氣體（CH4）的環(huán)境中以及露天煤礦、選煤廠等工作場所，作為礦用帶式輸送機綜合保護控制裝置的撕裂保護信號檢測之用。

2  GVD300撕裂傳感器主要技術特征

2.1  防爆型式：礦用本質安全型，防爆標志：ExibI；

2.2  GVD300撕裂傳感器型號含義

       G      V    D    300

動作壓力（g/cm2）

壓電式

測量撕裂用

傳感器

2.3  執(zhí)行標準：Q/HWT93-2007

2.4  接點容量12V/0.3A；

2.5 接點接觸電阻≤0.2Ω，振動、沖擊后≤0.5Ω；

2.6  動作性能：傳感器敏感面上落上≥300g/cm2物料時，兩輸出端子應接通。

2.7  外形尺寸：1200mm×300mm×315mm；

2.8  質量：10kg。

3   GVD300撕裂傳感器結構概述

傳感器由底板、壓敏檢測器、安裝支架、接線盒等部分組成。

4  GVD300撕裂傳感器工作原理

傳感器的壓敏檢測器表面上無物料堆壓時，傳感器的兩接線端子不接通；當皮帶撕裂，傳感器壓敏檢測器表面上落有≥300g/cm2物料時，兩輸出端子接通。

5   GVD300撕裂傳感器安裝調試

5.1  安裝

將傳感器用安裝支架固定在皮帶機下方兩側的支架上,使壓敏檢測器置于皮帶機上層皮帶的下面，打開傳感器接線盒,用電纜將SL（撕裂信號）、O（電源地）接至KHP143-Z礦用帶式輸送機保護裝置主機內對應的接線端子上。

5.2  調試

在傳感器壓敏檢測器表面上施加≥300g/cm2的壓力，傳感器的兩接線端子應接通，壓力撤消后，傳感器的兩接線端子應斷開。

6 GVD300撕裂傳感器注意事項

  必須使用于檢驗合格的本安電路中!
