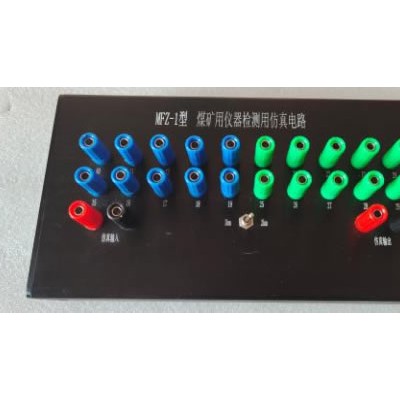

MFZ-1型煤礦儀器檢測用仿真電路

MFZ-1型煤礦儀器檢測用仿真電路
通量科技（南通）有限公司MFZ-1型煤礦儀器檢測用仿真電路符合《JJG 1093-2013 礦用一 氧化碳檢測報警器計量檢定規程》、《JJG 1133-2017 煤礦用高低濃度甲烷傳感器計量檢定規程》、《JJG 1138-2017煤礦用非色散紅外甲烷傳感器計量檢定規程》、《JJG1087-2013 礦用氧氣檢測報警器計量檢定規程》、《JJG 1161-2019 礦用硫化氫氣體檢測儀計量檢定規程》、《MT/T772-1998 煤礦監控系統主要性能測試方法》要求。
1、模擬信號傳輸距離 2km。
2、平衡均勻電路設計。
3、元器件參數：R=3.2Ω；L=0.2mH；C=0.06μF
4、負載電阻：500Ω，精度 0.01%。

MFZ-2型煤礦儀器檢測用仿真電路
通量科技（南通）有限公司MFZ-2型煤礦儀器檢測用仿真電路符合《JJG 1093-2013 礦用一氧化碳檢測報警器計量檢定規程》、《JJG 1133-2017 煤礦用高低濃度甲烷傳感器計量檢定規程》、《JJG 1138-2017煤礦用非色散紅外甲烷傳感器計量檢定規程》、《JJG1087-2013 礦用氧氣檢測報警器計量檢定規程》、《JJG 1161-2019 礦用硫化氫氣體檢測儀計量檢定規程》、《MT/T772-1998 煤礦監控系統主要性能測試方法》要求。
1、模擬信號傳輸距離 2km。
2、平衡均勻電路設計。
3、元器件參數：R=3.2Ω；L=0.2mH；C=0.06μF
4、電流表參數：（-1.9999～ +1.9999）A，分度值0.0001A，準確度：0.1%±3 個字。
5、頻率表參數：電平脈沖信號 （建議輸入信號電壓: 高電平 H= 4V～30V，低電平 L= -30V～-0.6V），頻率測量范圍: （0.5～ 9999）Hz；準確度：0.5%±3 個 字。
6、負載電阻：500Ω，精度 0.01%。
