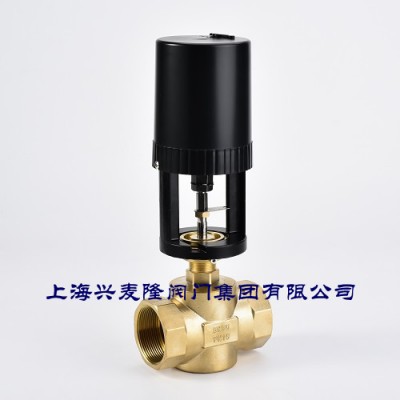

比例積分電動二通調節閥ET7200-1001 AC24V產品詳細介紹：
ET7200系列電動調節閥是由作用力1000N電動執行器與口徑DN20-DN65調節閥體組合而成的電動調節閥系列，其廣泛應用于空調制冷，采暖以及樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度，濕度，壓力和節能的目的。
產品特點：
1.執行器之家采用鋁壓鑄成型（表面經噴砂烤漆處理）外殼用ABS工程塑料，體積小，重量輕。
2.執行器選用可逆同步電機，具有過載限位開關保護功能，帶限位開關，執行器電機自行停止。
3.工作電壓：AC24V±10% 50/60Hz(也可以訂制選用AC220V）
4. 控制信號：開關/浮點信號/開關帶無源信號反饋
模擬：0-10V/4-20mA反饋輸出可選電壓0-10V、或電流信號4-20mA DC。
閥體技術參數
閥體型號 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | |
閥桿行程 | 20 | 20 | 20 | 20 | 20 | 20 | |
壓差（mpa） | 0.3 | 20 | 0.3 | 0.3 | 0.3 | 0.3 | |
流量系數KV值 | 10 | 10 | 16 | 25 | 40 | 63 | |
公稱壓力 | 1.6mpa | ||||||
液體溫度 | 水-10℃-95℃ 蒸汽-10℃-180℃ | ||||||
介質 | 冷/熱水，蒸汽等 | ||||||
材質 | 閥體 | 黃銅、不銹鋼、鑄鋼（蒸汽須選擇法蘭鑄鋼、不銹鋼閥體 | |||||
閥芯 | 黃銅，不銹鋼 | ||||||
閥桿 | 不銹鋼 | ||||||
密封 | 四氟填充，V型密封，彈簧自補償、WCB、304 | ||||||
泄漏量 | 單座閥小于KV值得0.04% | ||||||
執行器技術參數
執行器型號 | ET7200-1003 | ET7200-1002 | ET7200-1001 |
動作/控制 | 可逆的，遞增控制 | 可逆的，遞增控制 | 比例式制型正轉或反轉 |
電源電壓 | AC220V 50/60HZ±10% | AC24V 50/60HZ±10% | AC24V 50/60HZ±10% |
電機型式 | 交流永磁同步可逆機電 | ||
作用力 | 1000N | 1000N | 1000N |
控制信號 | 增量/開關信號 | 開關/增量/浮點信號 | 0（2）~10VDC或0（4）~20mADC |
反饋信號 | / | 無源信號（可選有源） | 0（2）~10VDC或0（4）~20mADC |
功率消耗 | 7.5VA | 7.5VA | 7.5VA |
行程 | 25mm | 25mm | 25mm |
工作溫度 | -10~-90 | -10~-90℃ | -10~-9℃ |
工作濕度 | 10%90%RH無結露 | ||

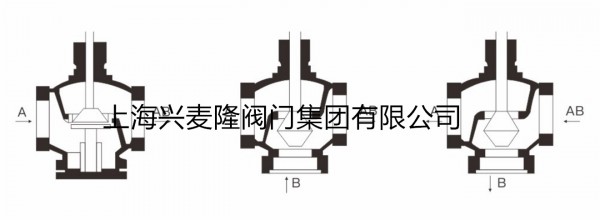

主要外形連接尺寸
閥體型號 | 規格 | 形式 | zui大壓差MPa | KV值 | 尺寸（L | 尺寸（H+H1） |
GS6620 | DN20 | 二通 | 0.3 | 8 | 10 | 28 |
GS6620 | DN25 | 二通 | 0.3 | 10 | 11 | 29 |
GS6620 | DN32 | 二通 | 0.3 | 16 | 12 | 32 |
GS6620 | DN40 | 二通 | 0.3 | 25 | 12.5 | 35 |
GS6620 | DN50 | 二通 | 0.3 | 40 | 13 | 35 |
GF8042 | DN65 | 二通 | 0.3 | 65 | 25.5 | 47 |
GS6620-3 | DN25 | 三通 | 0.3 | 10 | 11 | 35 |
GS6620-3 | DN32 | 三通 | 0.3 | 16 | 12 | 35 |
GS6620-3 | DN40 | 三通 | 0.3 | 25 | 12.5 | 41 |
GS6620-3 | DN50 | 三通 | 0.3 | 40 | 13 | 41 |
GF8042-3 | DN65 | 三通 | 0.3 | 63 | 25.5 | 52 |
安裝注意事項
安裝調節閥要清洗管道，閥門入口側要安裝過濾網。
安裝時預留足夠時間，以便進行維修。
閥體內介質流向應與閥體上的箭頭方向一致。
在設計圖紙上無標明調節閥安裝位置時，調節閥一般安裝在回水管上。
應優先考慮垂直安裝，特殊場合可傾斜或水平安裝，但體積，重量，振動過大時需加支撐固定。
閥體法蘭與管道連接應保持同心軸，避免產生剪切力，連接螺栓自然鎖緊。
