上海巴測電氣H10主絕緣與電纜外護套綜合故障測試儀

上海巴測電氣H10主絕緣與電纜外護套綜合故障測試儀

HVB10電纜故障綜合測試系統是德國賽巴2015年研制的電力電纜綜合檢測的智能解決方案，可實現電纜主絕緣故障預定位；外護套耐壓試驗與絕緣狀態評價、外護套故障點預定位、外護套故障點精確定點四大功能。該系統滿足中國GB50150-2016《電氣設備交接試驗標準》外護套耐壓試驗規程；采用領先的智能電壓比較法進行電纜主絕緣及外護套預定位，預定位精度不再與遠端短路線截面有關；精確定點采用創新的雙極性跨步電壓法，定點能力更簡單、更快速、更準確。

H10預定位：雙極性電壓降法

精定點1：音頻下跨步法（BC-i5000+A字架）

主要特點

雙極性：雙極性電壓降法，抗干擾能力超越電橋法

高精度：雙跨步電壓法精度5μV

智能化：自動顯示跨步電壓極性（黑色或紅色）、數值

雙精確定點：A字架+脈動跨步電壓法

無局限性：好相與壞相絕緣電阻差值小，長度、線徑無影響

經典款MFM10

MFM10適用于10kV-500kV電纜外護套耐壓試驗與故障快速定位的領先技術經典的電纜外護套智能試驗與狀態評價測試系統。

上海巴測電氣H10主絕緣與電纜外護套綜合故障測試儀

技術參數

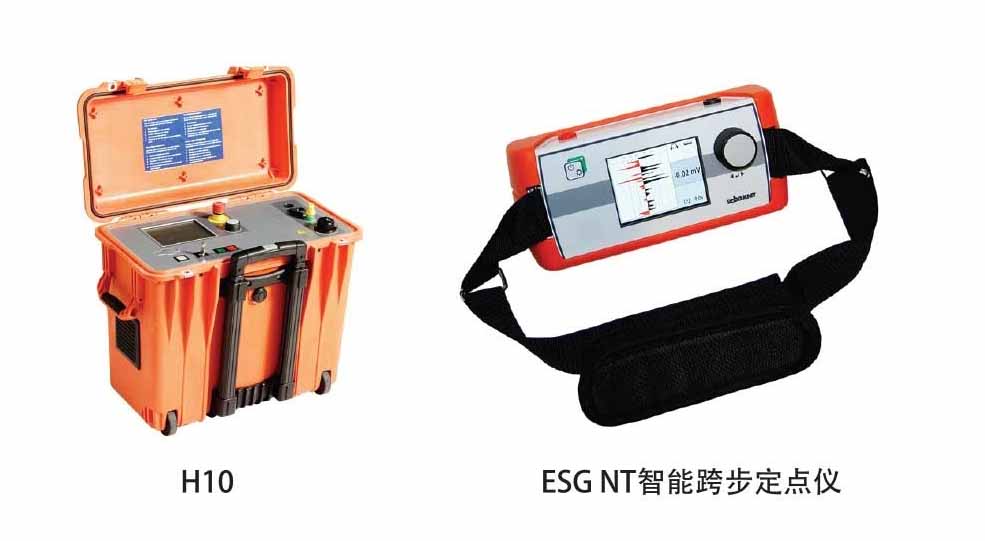

H10

輸出電壓：0-10kV DC,雙極性

脈動電流信號周期：0.5:1/1:2/1.5:0.5/1.5:3.5

A字架：3Hz,4.8Hz,8.44Hz

充電電池：NiMH(340Wh)

ESG NT

靈敏度：5μV…200V

精度：＜5μV

抗擾技術：濾除50Hz,60Hz,16 2/3Hz,DC等交直流電壓干擾
