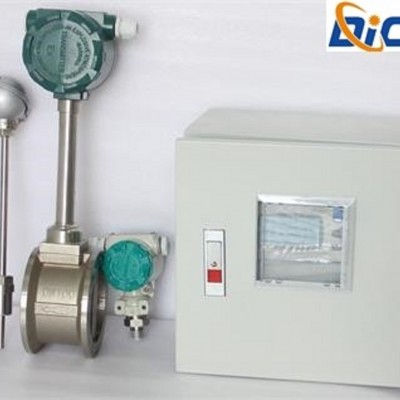

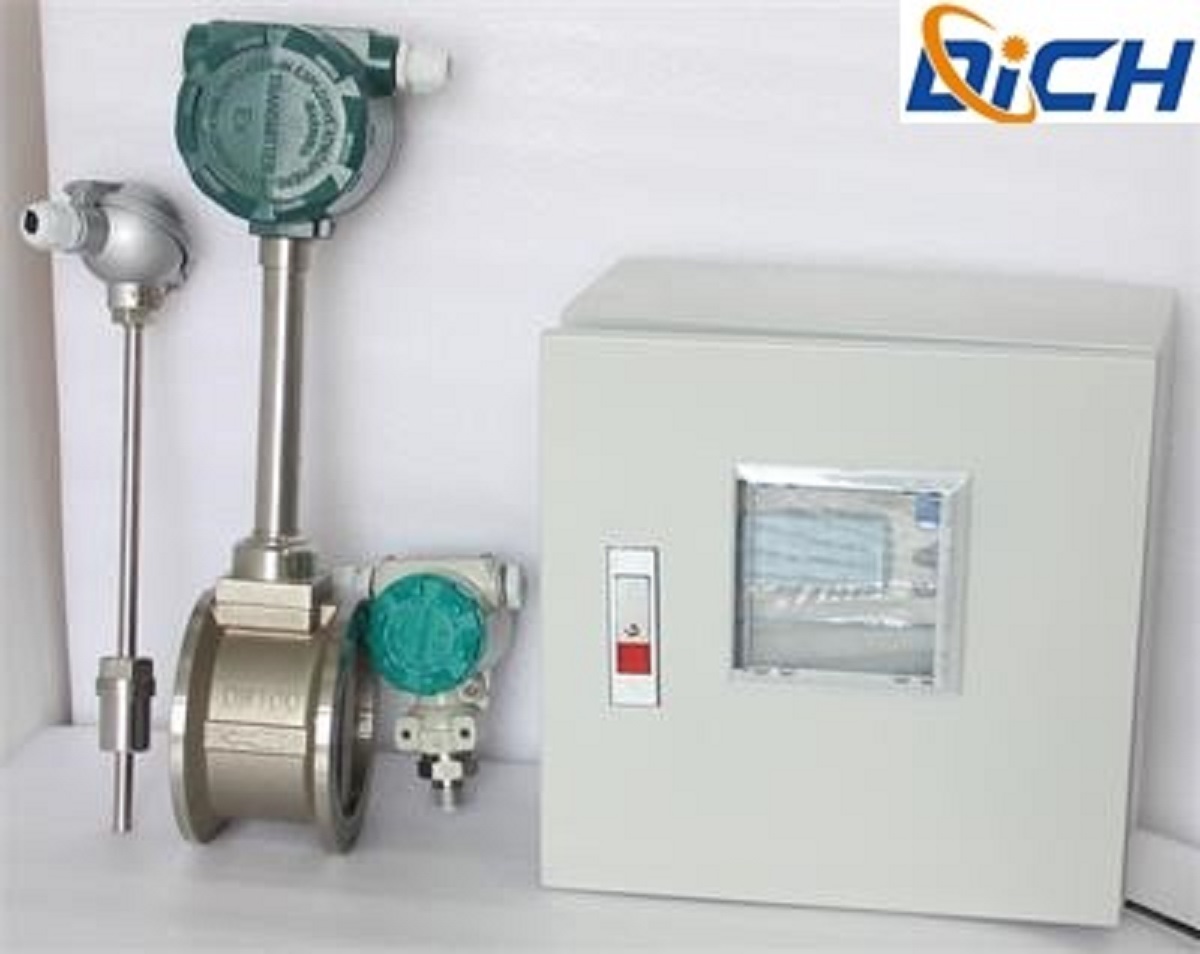

廣東蒸汽流量計渦街流量計廠家

廣東蒸汽流量計儀表常數穩定、容易在較惡劣的環境中保證、量程范圍大、壓力損失小、維護量小等特點，在各生產裝置中使用較為普遍。另外它在測量體積流量時，幾乎不受流速、密度、壓力、溫度、粘度等參數的影響。無活動部件的簡單設計，也提高了儀表的使用壽命。下面廣州迪川儀表小編就日常工作中渦街型儀表運行過程中出現的一系列問題及處理問題的方法給以敘述。
       渦街流量計儀表由以下6部分組成：變送器殼體；渦街發生體；信號檢測器；輸出放大器；脈沖整形器；輸入放大器。

廣東蒸汽渦街流量計的調試-在管道內沒有液體流動時，由于管線振動所產生的噪聲使接收器反常地計數，這時就應該對儀表進行靈敏度調節。
       變送器殼體是流體管道的一部分，由于選擇了合適的通徑、渦街發生體的形狀和尺寸比例，流體在殼體內流動時可在較寬雷諾數范圍內產生穩定的渦街信號。渦街發生體使流體流經時產生渦列。信號檢測器檢測渦列并轉換成脈沖信號。輸入放大器將微弱的電信號進行放大，并濾除干擾信號。脈沖整形器將不規則的電脈沖轉換為幅度和寬度一定的方波信號。輸出放大器將方波信號進行放大轉換為4～20mA直流電流信號輸出。

工作特點

被測介質溫度范圍寬；

常溫流體工況下該蒸汽流量傳感器不斷流可在線維修。

結構簡單牢固，無運動磨損部件，使用壽命長；

渦街式蒸汽流量計測量，阻力損失小；

安裝方便，維修量小；

蒸汽流量計可遠距離傳輸流量信號，實現集中管理。

技能參數編輯

精確度：液體1.0級、氣體1.5級（標準流量范圍內）；

重復性：0.2%、0.3%；

公稱通徑：DN50mm~DN500mm；

流量范圍度：a）擴展流量范圍：液體20:1、氣體15:1；

b）標準流量范圍：液體10:1、氣體8:1；

公稱壓力：2.5MPa；

被測介質溫度：-200~+400℃；

壓力損失：阻力系數Cd≤2.4；

供電電源：12~24V DC；

輸出信號：電壓脈沖：低電平≤1V 高電平≥6V；

標準電源：4~20mA DC；

10、防爆標志：iaⅡT6。
