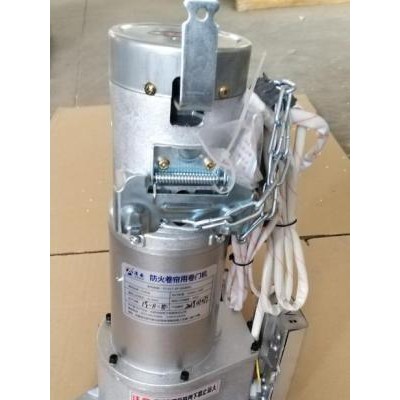

防火卷簾用卷門機FJJ617-3P-(XA800)

FJJ系列電動防火卷簾（門機）在吸取國內多種先進機型優點的基礎上研制開發的最新型電動卷簾（門）機，該產品質量可靠、功能齊全、安裝方便，是現在建筑的理想配套產品，是人們追求現代生活的象征。

本產品可用于左、右兩種安裝形式，可配套固定式、可移動式雙軌雙聯支架板，主機上配套了熔斷器安裝支座，適用性較廣。

一、工作環境和工作條件：

1. 環境空氣溫度隨季節變化，

2. 相對溫度為90%（25℃）。

3. 短時間工作制，每次運轉不得超過5分鐘。

二、FJJ系列防火型主要規格及技術參數：

三、安裝與調試

1.產品統一按右安裝方式制造（從屋內向門外看），若左安裝須將制動客體四個鎖緊鏍絲放松，即旋轉手拉鏈的殼體180°后重新鎖緊，按鈕開關線白(上)綠(下)色須對調。

2.鏈輪支架板可按具體需要參照圖3所示水平安裝或在0°^ 45°范圍內選擇安裝固定，當鏈輪支架板不為水平安裝時，應旋轉制動殼體使環手拉鏈條自然垂直向下，同時特別注意殼體與電機端蓋接合處的配合，確定沒有間隙后，將四個螺釘（對角均勻）擰緊，避免應擰力過大使殼體裂紋，影響制動剎車效果。

卷簾（門）機應水平安裝，門簾卷軸應同心、水平，簾片無滯卡現象。

調節鏈條下垂度為3^6mm（在轉軸末掛門簾前調整）。

嚴禁提拎電機引線套管。

卷簾（門）機供電外接電源線截面不小于1.0mm2。

特別注意防潮濕、雨淋，避免電動卷簾（門）機電器短路，導致卷簾（門）電機燒壞。

請按規定接好底線！
