便攜式電磁流速流量?jī)x

便攜式電磁流速儀，流速流量水位測量 工作原理

法拉第電磁感應定律當導電流體在沿流速傳感器的交變磁場與電極中軸線垂直面運動時，導電流體切割磁力線產生感應電勢，該電勢被信號電極（在與導電流體平行線和磁力線相互垂直的流速傳感器兩側壁上安裝的兩個對稱的電極）所采集，此感應電勢與流速大小成正比；轉換器通過該感應電勢計算出流過流速傳感器側面的導電流體流速，此流速信號經流量顯示儀放大轉換成與流速信號成正比的數字量信號，由此實現流速的測量。

流速方程式E=KVBD

K——感應電勢放大倍數

E——感應電勢（V）

 V——流體通過測量范圍內電極平面時的平均流速（m/s）

 B——磁感應強度（T）

D——感應電勢間距

四、儀器組成結構及使用方法

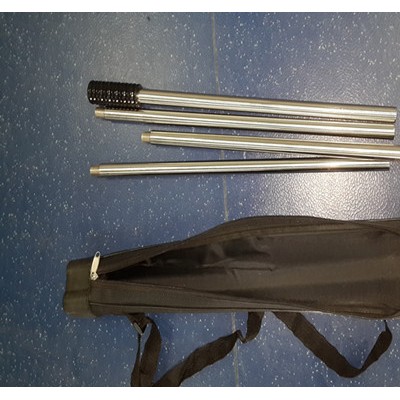

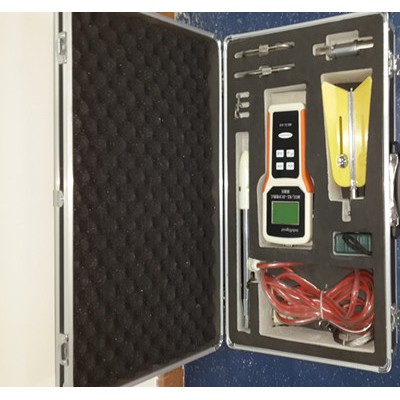

本儀器結構按工作原理分為：電磁流速傳感器、流量顯示儀、測流桿（或者懸掛鋼絲）等三部分。

便攜式電磁流速儀，流速流量水位測量 性能特點

１．MGG/KL-DCB型流速儀為方便水文、水利、農灌、給排水等領域需要經常移動測量的場合而做了便攜式設計，使用堿性5號電池供電，在野外無電源供應的場合也可以正常方便使用。微功耗設計，一次更換電池可連續工作80個小時以上；本儀表還有節電環保設計，自動關機功能（可選）。

２．MGG/KL-DCB型流速儀較其他類型流速儀，傳感器無活動部件，不會產生纏繞現象，可保持長時間連續工作；供應流速儀

３．MGG/KL-DCB配置高清背光源LCD顯示器，白天黑夜均可清晰顯示。全中文菜單，操作更簡便。可直接顯示，流速、流向、單位、測量值、電量、報警信息、運行時間、工作狀態等數據。XX.XXX5位數值顯示，讓測量結果更精準。

４．MGG/KL-DCB流速儀既可用測桿測量又可用吊繩測量，形式多樣，便于不同場合的測量要求，應用范圍廣闊。

本列儀MGG/KL-DCB系列中Ⅰ型流速儀為實例說明。

測量前準備：

1、檢查設備完整性（外觀是否有損壞）

2、設備功能檢查、備品備件（開關機是否正常顯示）。

3、檢查電池電量是否正常（是否夠用，否則提前準備電池）。

4、帶起必備工具（紙筆等）。

測量使用舉例：

   1、傳感器和轉換器連接緊固（電極上除污去塵）。

2、開機運行10-20分鐘進行熱機。

3、選擇測點位置、安裝傳感器（參照8.3測量要求）

4、設置測量使用模式（手動周期測量還是自動測量）

      手動測量：測量間隔周期設長即可在測量間隔周期內任意時間按下啟停鍵自行測量數據；自動測量：測量間隔周期設0即關閉間隔測量模式即可自動進行周期測量。

   5、做好測量記錄，測量完畢做好總結保存資料。
