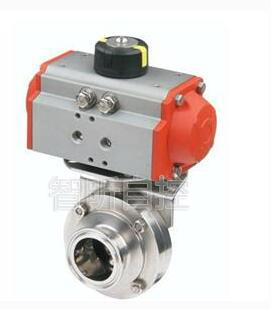

ZHIXIN/智昕氣動快裝蝶閥

ZHIXIN/智昕氣動快裝蝶閥

• 主要特點為：
  1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
  2、操力矩小，操作方便，省力靈巧。
  3、可以任何位置安裝，維修方便。
  4、密封材料耐老化、耐腐蝕，使用壽命長等特點。

D681X氣動快裝蝶閥 采用標準

D681X氣動快裝蝶閥結構，CAD圖紙，詳細資料

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

D681X氣動快裝蝶閥 執行機構及附件

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90

D681X氣動快裝蝶閥結構，CAD圖紙，詳細資料

°有±4°的可調范圍。確保與閥門的同步精度。

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

ZHIXIN/智昕氣動快裝蝶閥

D681X氣動快裝蝶閥 主要技術參數

D681X氣動快裝蝶閥 主要零件材質

D681X氣動快裝蝶閥 蝶閥密封材料選用和適用溫度

D681X氣動快裝蝶閥 外形尺寸
