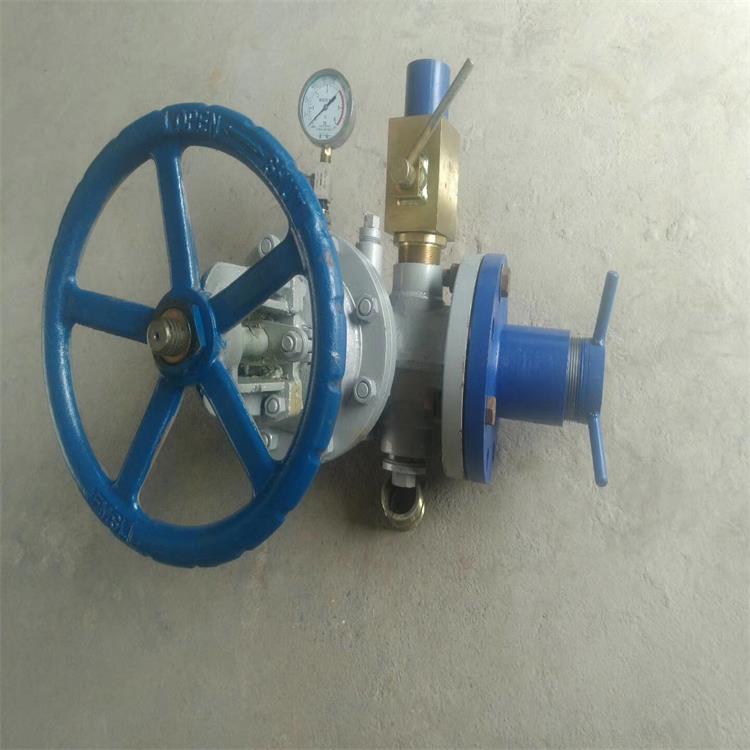

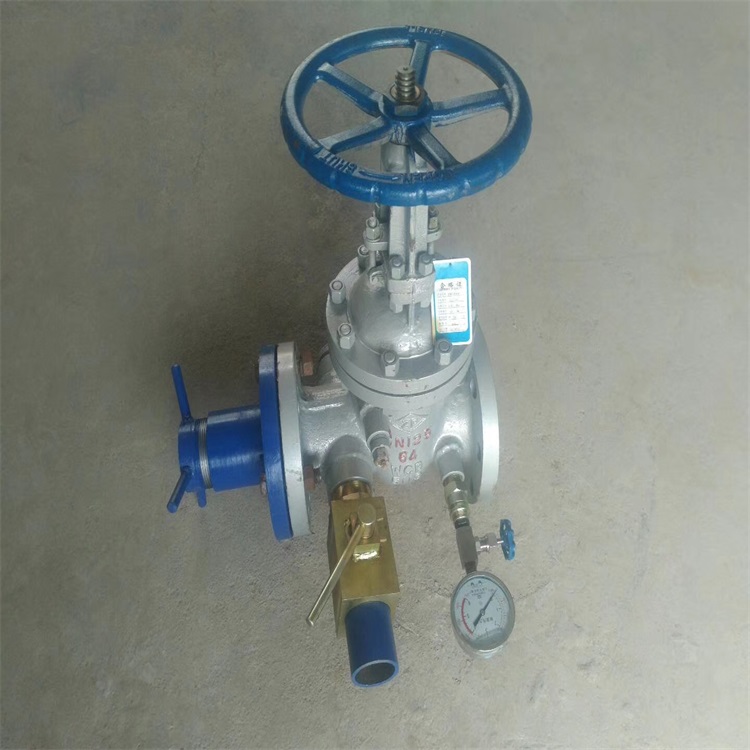

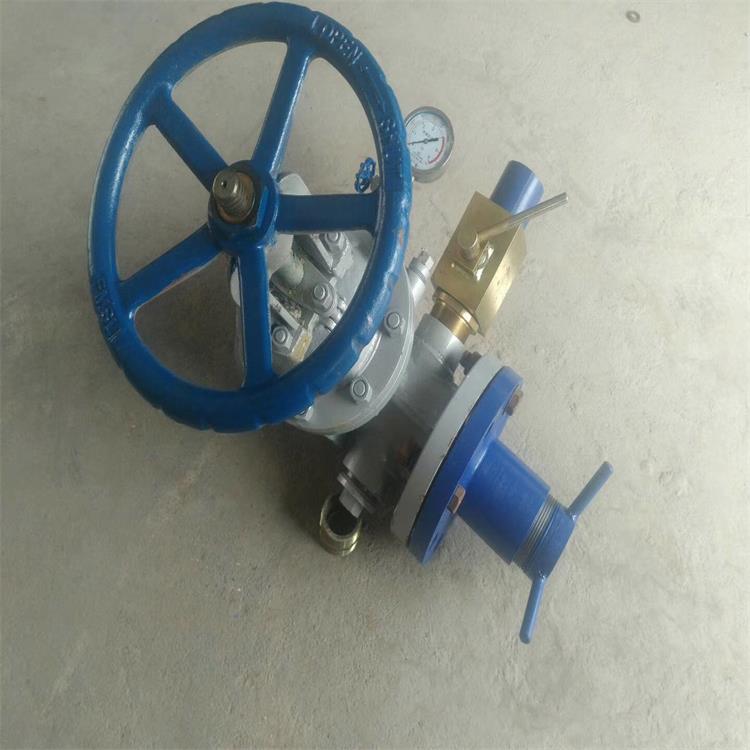

防噴分流制動閥是針對巷（隧）道鉆孔施工特點而研制開發的一種新技術產品，將單一的孔口在功能上轉變成工作口、分流口、監測口三部分。具有孔口防噴、反壓制動、側向分流、儀表監測、液氣分離等功能。它能保障鉆孔施工安全，減輕工人勞動強度，改善孔口作業環境。它是閥門制造技術在鉆孔施工安全領域的充分應用。該閥功能集中、結構緊湊、操作簡便、外型尺寸小，是目前常用閘閥的替換升級產品。適用于水電、采礦、交通等行業的地下工程,對地（巖）層中的水和有害氣體進行有效治理。

一、用途目的

1、煤礦、鐵礦、遂道鉆孔探放高壓水孔口安全防控裝置，治理奧陶紀灰?guī)r含水層、導水陷落柱、導水?dāng)鄬印⒔煌ㄋ淼赖娜芏窗岛樱峁┍举|(zhì)安全型的全密閉探放水鉆孔施工技術。

2、有效解決現行規定中的不可控環節，把危險的工作變得安全、可靠，實現標準化作業。解決孔口防控問題，使孔口具備帶桿分流、密閉和測控的功能，緊急情況下可有效控制孔口，解決了孔口防噴和反壓的問題。

3、為提供上述功能提供基礎條件，為用戶單位二次功能開發提供基本平臺載體。

二、結構功能

1、本套裝置由二部分組成：旁通閘閥、鉆桿控制器、簡易鉆桿控制器。鉆桿控制器為閘閥內置式部件。

旁通閘閥以Z41H結構為基礎，閘板能夠提離過流通道，閘板一側設有分流口，閘板兩側設有壓力表安裝孔，必要時可改為反注漿孔，封閉鉆孔。

閘閥在鉆桿及控制器撤離的情況下，可以關閉閘板。

鉆桿控制器由法蘭、套筒、活動擋板、膠圈、旋塞和手柄組成。

鉆桿控制器能夠抱緊、固定、密封鉆桿，實現防噴、反壓和分流的目的。
